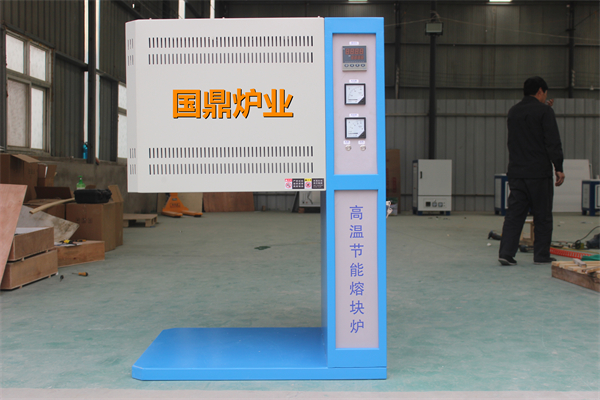

高溫熔塊爐自動控制系統故障診斷與調試

高溫熔塊爐作為陶瓷、玻璃及特種材料生產中的核心熱工設備，其自動控制系統的穩定性直接關系到產品質量與生產安全。隨著工業自動化水平的提升，現代熔塊爐普遍采用PLC、工業計算機及智能儀表構建閉環控制系統，但高溫、強電磁干擾及復雜工藝參數耦合等工況，使系統故障診斷與調試成為技術難點。高溫熔塊爐廠家河南國鼎爐業結合工程實踐，系統闡述故障診斷方法與調試流程，為企業設備管理人員提供技術參考。

一、自動控制系統典型故障類型

1. 硬件層故障

傳感器失效：熱電偶、紅外測溫儀因高溫輻射導致信號漂移或斷路，典型表現為溫度顯示異常波動或固定值卡死。

執行機構卡滯：電動調節閥、變頻風機因粉塵侵入或機械磨損，出現開度響應滯后或到位不停止現象。

通信中斷：Profibus-DP、Modbus等現場總線受電磁干擾導致數據丟包，表現為上位機監控畫面數據凍結或誤報警。

2. 軟件層故障

控制算法缺陷：PID參數整定不當導致溫度超調（如升溫階段超調量＞50℃），或爐壓波動引發工藝不穩定。

邏輯程序錯誤：順序控制程序（SFC）中步序跳轉條件缺失，造成設備動作混亂（如爐門未關閉即啟動加熱）。

人機界面（HMI）異常：觸摸屏腳本錯誤導致參數寫入失敗，或歷史曲線記錄中斷影響追溯分析。

3. 工藝耦合故障

熱場分布失衡：加熱元件局部老化導致?tīng)t內溫差＞30℃，引發熔塊成分偏析。

氣氛控制失準：氧含量傳感器響應滯后，使?fàn)t內還原/氧化氣氛偏離工藝窗口。

二、結構化故障診斷方法

1. 分層診斷策略

物理層檢測：使用萬用表測量傳感器供電電壓（如K型熱電偶需12-36V激勵），校驗執行機構線圈電阻（典型值50-200Ω）。

數據鏈路測試：通過總線分析儀捕獲通信報文，定位CRC校驗錯誤或從站響應超時。

控制邏輯驗證：在PLC在線監控模式下強制變量，觀察輸出響應是否符合預期邏輯。

2. 專家系統輔助診斷

構建知識庫：錄入歷史故障案例（如“升溫速率驟降→加熱絲斷線”“爐壓正偏→排煙閥卡閉”）。

開發推理引擎：基于模糊邏輯實現故障樹分析（FTA），例如將“溫度失控”分解為“傳感器故障∨執行機構失控∨控制參數異常”。

3. 熱態測試技術

偽隨機信號注入：在控制回路中疊加低幅值方波擾動，通過頻譜分析識別系統動態特性變化。

紅外熱像診斷：檢測加熱元件表面溫度分布，定位接觸不良或局部過載區域。

三、系統調試關鍵步驟

1. 冷態調試

I/O點對點測試：模擬輸入信號（如4-20mA電流源）驗證PLC通道準確性，誤差應＜0.1%FS。

執行機構行程校準：通過HMI手動模式驅動閥門至0%、50%、100%開度，使用激光測距儀校驗實際位移。

安全聯鎖驗證：模擬急停信號、爐門開關狀態，確認加熱回路能在100ms內切斷。

2. 熱態參數整定

升溫曲線優化：采用Cohen-Coon法整定PID參數，使溫度階躍響應上升時間≤30min，穩態誤差≤±2℃。

氣氛閉環調試：通過質量流量控制器（MFC）建立氧含量-燃?xì)饬髁繑?shù)學模型，實現±0.1%氣氛精度控制。

3. 工藝適應性驗證

負荷擾動測試：在額定負載的80%-120%范圍內突變投料量，檢驗系統抗干擾能力。

長周期穩定性考核：連續運行72小時，記錄溫度均勻性（應≤±5℃）、能耗波動等指標。

高溫熔塊爐自動控制系統的可靠性依賴于硬件冗余設計、軟件魯棒性及科學的調試方法。通過建立分層診斷體系、融合先進測試技術，可顯著降低非計劃停機率。未來，隨著數字技術的深度融合，熔塊爐控制系統將向“自感知、自決策、自修復”的智能化方向發展，為高端材料制造提供更堅實的工藝保障。
